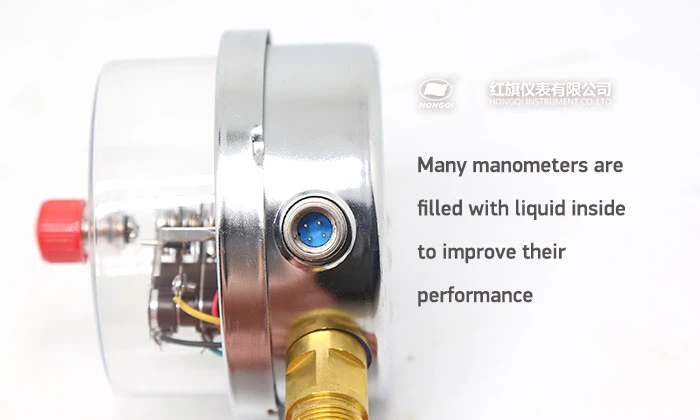

تمتلئ العديد من أجهزة قياس الضغط بالسائل بداخلها لتحسين أدائها. عادةً ما يكون لهذا السائل عدة وظائف، مثل تخفيف صدمات الضغط، وتحسين دقة القياس، ومنع تآكل المكونات الداخلية. تشمل سوائل الحشو الشائعة زيت السيليكون وما إلى ذلك.
الاتصال الكهربائي
وهذا يعني أن مقياس الضغط مزود بجهاز اتصال كهربائي. الاتصالات الكهربائية لها تطبيقات مهمة في أجهزة قياس الضغط، مثل إطلاق إشارات الإنذار عندما يصل الضغط إلى عتبة محددة أو يتجاوزها، أو الاتصال بأنظمة التحكم الخارجية لتحقيق عمليات تلقائية، مثل إغلاق أو فتح أجهزة معينة.
المانومتر (مقياس الضغط)
مقياس الضغط هو أداة تستخدم لقياس الضغط. يمكنه قياس ضغط الوسائط مثل السوائل والغازات، ويعتمد مبدأ عمله على العلاقة بين الضغط والكميات الفيزيائية الأخرى (مثل التشوه المرن، وفرق ارتفاع السائل، وما إلى ذلك). على سبيل المثال، يقيس مقياس ضغط أنبوب بوردون الشائع الضغط عن طريق الاستفادة من تشوه أنبوب معدني مرن تحت الضغط.
بشكل عام، يعد "مقياس الضغط الكهربائي الملامس للسائل المملوء" أداة لقياس الضغط تحتوي على تعبئة داخلية للسائل وملامسات كهربائية.
ما هو مقياس ضغط الاتصال الكهربائي السائل المملوء
"مقياس ضغط الاتصال الكهربائي للسائل المملوء" هو أداة خاصة لقياس الضغط، وفيما يلي مقدمة تفصيلية:
1، التركيب الهيكلي
قسم السائل المملوء
مقياس الضغط هذا مملوء بالسائل في الداخل. الغرض الرئيسي من تعبئة السائل هو حماية المكونات الميكانيكية الداخلية من التآكل بواسطة الوسط المقاس، مع توفير امتصاص الصدمات والتخزين المؤقت أيضًا. على سبيل المثال، عندما تكون هناك تقلبات أو تغيرات جذرية في الضغط المقاس، يمكن للسائل أن يمتص هذه التأثيرات ويقلل من تلف المكونات الحساسة داخل مقياس الضغط. تشمل سوائل التعبئة الشائعة زيت السيليكون، الذي يتميز بمزايا الاستقرار الكيميائي الجيد، والتطاير المنخفض، والتوافق القوي مع المواد مثل المعادن والمطاط.
قسم الإتصالات الكهربائية
تحتوي على جهاز اتصال كهربائي. توجد نقاط اتصال كهربائية تتوافق مع عتبات الضغط المحددة مسبقًا على القرص أو الهيكل الداخلي لمقياس الضغط. عندما يصل الضغط إلى هذا الحد أو يتجاوزه (أو قد ينخفض، اعتمادًا على الإعداد المحدد)، سيتم إغلاق أو فتح نقاط الاتصال الكهربائية. عادة ما يتم توصيل هذه الاتصالات الكهربائية بأنظمة الدوائر الخارجية، مثل أجهزة الإنذار التي تصدر إنذارات مسموعة ومرئية عندما يكون الضغط غير طبيعي؛ أو الاتصال بنظام التحكم لتحقيق التحكم الآلي في المعدات ذات الصلة، مثل إغلاق أو فتح الصمامات.
قسم المانومتر
باعتبارها وحدة قياس الضغط الأساسية، يمكنها قياس الضغط بناءً على مبادئ مختلفة. تشتمل مقاييس ضغط العناصر المرنة الشائعة على مقاييس ضغط أنبوب بوردون. أنبوب بودن هو أنبوب معدني مثني على شكل قوس. عندما يتغير الضغط داخل الأنبوب، يتغير انحناء الأنبوب. تقوم آلية النقل الميكانيكية بتشغيل المؤشر للإشارة إلى قيمة الضغط على القرص. بالإضافة إلى ذلك، هناك أجهزة قياس ضغط تستخدم مبدأ الضغط الهيدروستاتيكي لتحديد الضغط عن طريق قياس فرق الارتفاع لعمود السائل.
2، مبدأ العمل
مبدأ قياس الضغط
بأخذ مقياس الضغط من نوع العنصر المرن كمثال، عندما يتم تطبيق الضغط المقاس على العنصر المرن في مقياس الضغط (مثل أنبوب بوردون)، يتعرض العنصر المرن للتشوه. ويتناسب هذا التشوه مع حجم الضغط. باستخدام آليات النقل الميكانيكية مثل قضبان التوصيل والتروس وما إلى ذلك، يتم نقل تشوه العنصر المرن إلى المؤشر، مما يجعل المؤشر يشير إلى قيمة الضغط المقابلة على القرص.
بالنسبة لمقياس الضغط الذي يستخدم مبدأ الضغط الهيدروستاتيكي، وفقًا للصيغة (أين الضغط، كثافة السائل، تسارع الجاذبية، فرق ارتفاع عمود السائل)، يتم حساب الضغط عن طريق قياس فرق ارتفاع عمود السائل والجمع بين كثافة السائل وتسارع الجاذبية.
مبدأ عمل الاتصالات الكهربائية
يعتمد تشغيل الاتصالات الكهربائية على قيم قياس الضغط. عندما يصل المؤشر (أو أي جهاز آخر يشير إلى الضغط) الخاص بمقياس الضغط إلى قيمة الضغط المحددة مسبقًا المقابلة للتلامس الكهربائي، تتغير الحالة الفيزيائية للتلامس الكهربائي. على سبيل المثال، في إعداد الاتصال الكهربائي المغلق عادة (NC)، عندما يصل الضغط إلى حد معين، ينفتح الاتصال الكهربائي، مما يتسبب في تغيير حالة الدائرة الخارجية وإطلاق إشارة إنذار أو تحكم.
3، سيناريوهات التطبيق
القطاع الصناعي
وفي الإنتاج الكيميائي، يتم استخدامه لمراقبة ضغط السوائل أو الغازات داخل خطوط الأنابيب. على سبيل المثال، في عملية التفاعلات الكيميائية، يعد التحكم الدقيق في الضغط داخل وعاء التفاعل أمرًا بالغ الأهمية. يمكن لهذا النوع من أجهزة قياس الضغط قياس الضغط في الوقت الفعلي وإرسال إشارة عبر اتصال كهربائي عندما يكون الضغط غير طبيعي لمنع التفاعل من الخروج عن نطاق السيطرة.
صناعة النفط والغاز
يستخدم لمراقبة ضغط آبار النفط وخطوط أنابيب النفط وخطوط أنابيب الغاز الطبيعي. عندما يكون هناك تقلب غير طبيعي في الضغط في خط الأنابيب، فقد يشير ذلك إلى تسرب أو انسداد، ويمكن للاتصالات الكهربائية إرسال إشارات على الفور إلى غرفة التحكم المركزية للموظفين لاتخاذ التدابير المناسبة.
نظام التدفئة والتهوية وتكييف الهواء (HVAC).
مراقبة ضغط سائل التبريد في نظام تكييف الهواء. أثناء دورة التبريد، يمكن أن تؤثر التغيرات في الضغط على تأثير التبريد. هذا النوع من أجهزة قياس الضغط يمكن أن يضمن أن النظام يعمل ضمن نطاق الضغط المناسب، ويمكن أن يطلق إنذارًا ويضبط عندما يتجاوز الضغط النطاق الطبيعي.
